スマホでどこからでも灌水操作! 電池&無線でらくらく設置!

  • 灌水制御を遠隔からスマートフォンで行えます。

  • MAP 表示、水源管理、スケジュール設定、リアルタイム散水など、きめ細やかな業務対応が可能です。

  • LoRa 無線&電池駆動なので、大掛かりな配線工事が不要で、1 台から導入できます。


システム構成図

Air Rain は、親機デバイス(BSG-GW-AR)/子機デバイス(BSG-RX-R4)/クラウドサービス(Air Rain クラウド)で構成されます。


Air Rain クラウド

Air Rainクラウドは、Webブラウザで、さまざまな操作や設定を行えます。

即時遠隔制御

猛暑日などの水を足したい時など、PCやスマートフォンでどこからでも遠隔散水が可能です。MAP上にバルブ状態が表示されるため、どこが灌水されているかも一目瞭然です。

PC/スマートフォンで即時遠隔灌水
灌水スケジュール登録

バルブ散水順序登録(タイムテーブル機能)や、カレンダー上で曜日別実行登録(スケジュール機能)など、きめ細やかな灌水コントロールが可能です。

水源管理とカレンダー実行
子機間ホップ通信管理

子機間ホップ通信で、電波の届きにくい場所への設置も OK!クラウド上で中継機登録や変更を行えますので、後から子機の追加設置も容易です。

3台の子機を中継通信
各種メール通知

スケジュール灌水実行終了時以外にも、クラウドと機器の通信切断、無線異常、子機の電池残量不足時など、各種アラート情報がメールで送信されるため、安心です。

通信切断、無線異常、子機の電池残量不足時はメールします
灌水実行履歴

灌水の実行履歴は、各バルブを水源別などを「タグ」で管理・閲覧でき、どこが灌水実行されたかを一覧で把握できます。

水源別などのグループで管理・閲覧
センサ連動灌水

土壌水分量センサー、水位センサー、雨センサーなどから取り込んだ、各種センサーデータと、灌水実行を連動させ、節水コントロールが可能です。(オプション機能)

各種センサ

Air Rain デバイス

Air Rain 子機 (BSG-RX-R4)

1台で4バルブを制御

見通しで約 2km 通信できる LoRa 無線と専用バッテリーで動作。電源や通信の配線工事が不要です。

子機 1 台あたりに、最大 4 台の電磁バルブを接続できます。親機 1 台あたりに、最大 50 台の子機を登録できます。

子機

定格/性能

カテゴリ項目仕様
制御電磁弁接続可能数4 点
対向機器DC5-12V ラッチ式電磁弁(2 芯 または 3 芯式)
信号出力時間50ms
操作方法ボタンスイッチ または 無線通信による制御
通信無線方式920MHz 帯特定省電力無線 LoRa 変調
通信プロトコル独自フォーマット(Private LoRa)
技術基準適合証明番号R 001-P01026
電源電源定格入力電圧:DC6-12V
消費電力5W 以下
バッテリ専用バッテリ
外形形状150(L) × 250(W) × 120(H)mm
重量1100g
環境動作温度-10℃ ~ 60℃
動作環境屋内/屋外

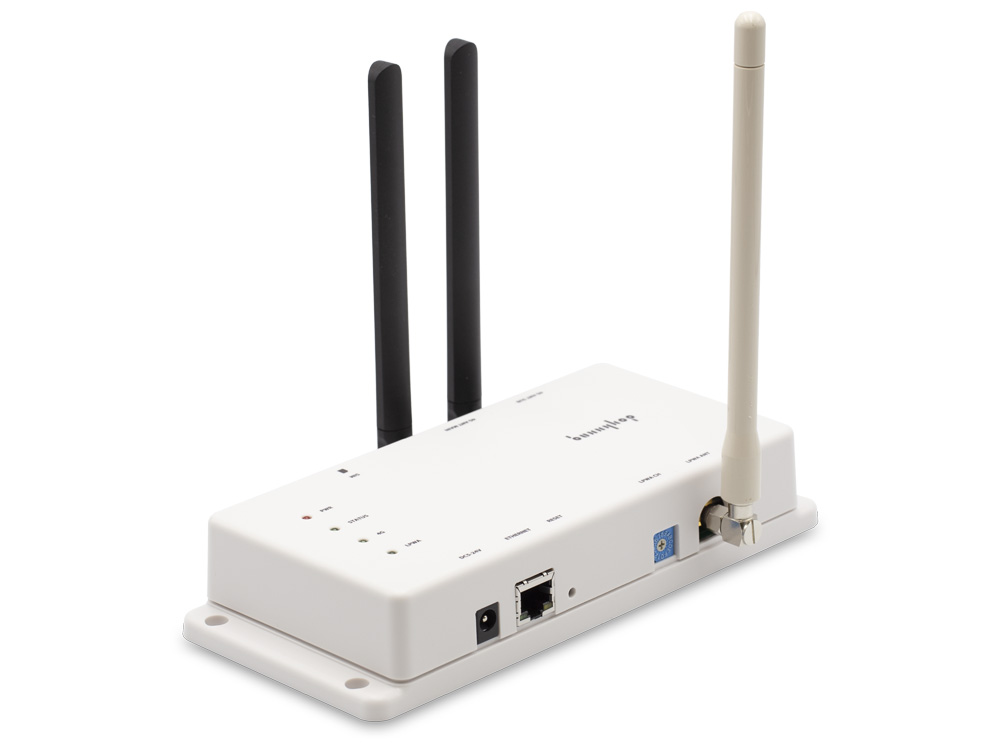

Air Rain 親機 (BSG-GW-AR)

1 台で 50 台の子機を接続可能

親機

定格/性能

カテゴリ項目仕様
インターフェースEthernet10/100Mbps x 1 ポート
4G LTELTE FDD Cat.1
LPWA920MHz 帯特定省電力無線 LoRa 変調
通信通信プロトコル独自フォーマット(Private LoRa)
技術基準適合証明番号R 001-P01026
電源電源定格入力電圧:DC12V
消費電力10W
外形形状86(W) x 190(L) x 35(H) mm
重量(付属品含まず)270g
環境動作温度0℃ ~ 40℃
動作環境屋内

接続確認済バルブ

メーカー型番
CKDRSV20〜80A210KPシリーズ
Rain BirdEFB-CP
ケイヒンHTSP-WLASシリーズ

商品構成

ご提供価格はお問い合わせください

商品名価格構成
AirRain 子機(BSG-RX-R4)1 デバイスあたり単価(*1)
AirRain 親機(BSG-GW-AR)1 デバイスあたり単価(*1)
AirRain クラウド1 施設あたり(年間契約)(*2)
4G/LTE 回線費1 回線あたり(年間契約)(*2)

*1)現地無線調査、設置工事費は別途となります。

*2)クラウド利用料および LTE 回線通信費は 5 年間単位の更新契約となります。
